GS系列光學尺提供有效行程50 - 3000mm直線位移測量，提供TTL和工業標準的RS422接口輸出標準選擇， 也可以選擇通用的DSUB 9接頭或傳統的DIN 7接頭

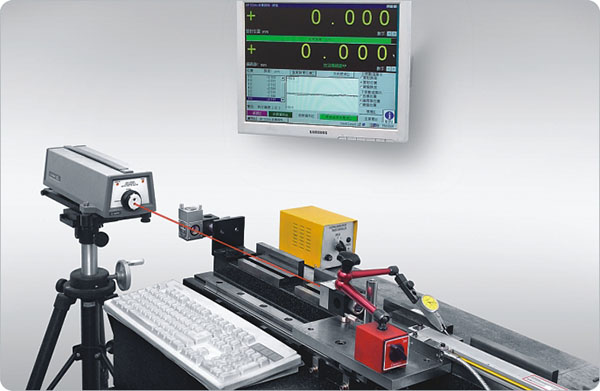

概述型號： GS 系列測量長度： 50 - 3000mm測量基準： 光柵周期20μm光柵玻璃供應電壓： DC 5V技術參數 GS10 GS11 GS12 GS13 GS20 GS21 GS22 GS23 GS30 GS31 GS32 GS33 測量基準 光柵周期： 20μm （0.02mm）光學玻璃尺光學測量系統 透射式紅外線光學測量系統， 紅外線波長 880mm讀數頭滑動系統垂直式五軸承滑動系統45 度五軸承滑動系統垂直式五軸承滑動系統分辨率5μm 1μm 5μm 1μm 5μm1μm5μm1μm5μm1μm5μm1μm測量行程 100-1200mm 每隔 50mm 一種長度規格無此長度供應每隔 50mm 一種長度規格1300-3000mm 無此長度供應每隔 100mm 一種長度規格大于500mm 無此長度供應精確度 100-450mm ±8μm ±5μm±8μm±5μm--±8μm±5μm±8μm±5μm500-800mm ±10μm±8μm±10μm±8μm----1050-2000mm ±15μm±12μm±15μm±12μm----1300-3000mm --±25μm--單向重復度 2μm （0.002mm）反向重復度3μm （0.003mm）密封保護規格IP 53供應電壓DC 5V ± 5%輸出信號TTL TTL 422 422 TTL TTL 422422TTLTTL422422安裝尺寸圖 GS10 / 11 / 12 / 13 系列GS20 / 21/ 22 /23 系列GS30 / 31 / 32 / 33系列腳位定義圖九芯插頭（DSUB 9） 腳位 TTL信號422信號信號 信號線 信號 信號線 1 —— ——A- 黃 2 0V 橙 0V白 3 ————B- 紅 4 地線 銀 地線銀5 ————R-黑 6 A 黃 A綠 7 5V 紅 5V棕 8 B 綠 B藍 9 R 棕 R灰 七芯插頭（DIN7）腳位 信號線 TTL信號 1 橙 0V2 —— —— 3 黃 A 4 綠 B 5 紅 5V 6 棕 R 7 銀 地線 外殼 銀 地線 產品特點1. 先進可靠的光學測量系統讀數頭滑動部分結構采用可靠、 耐用的五軸承設計， 能保證光學感應系統能長期穩定的在光柵玻璃上順暢滑行。彈簧的幾何設計經過精確詳細的力學模型分析， 采用高級的進口彈簧鋼材制造， 確保光學感應系統就算在高速移動的情況下， 仍能緊貼在光柵尺上無跳動地滑行。2. 雙層防護膠封設計采用耐油、 高彈性及抗老化膠封， 精心設計高閉合角度和適合的軟硬度， 確保密封性能沒問題和減少摩擦阻力3. 每支光柵尺出廠前均需通過激光檢驗其精確度滿足出廠的精度要求4. 每支電子尺尺身上都印有二維碼， 方便用戶查看光柵尺出廠檢驗的精確度報告
